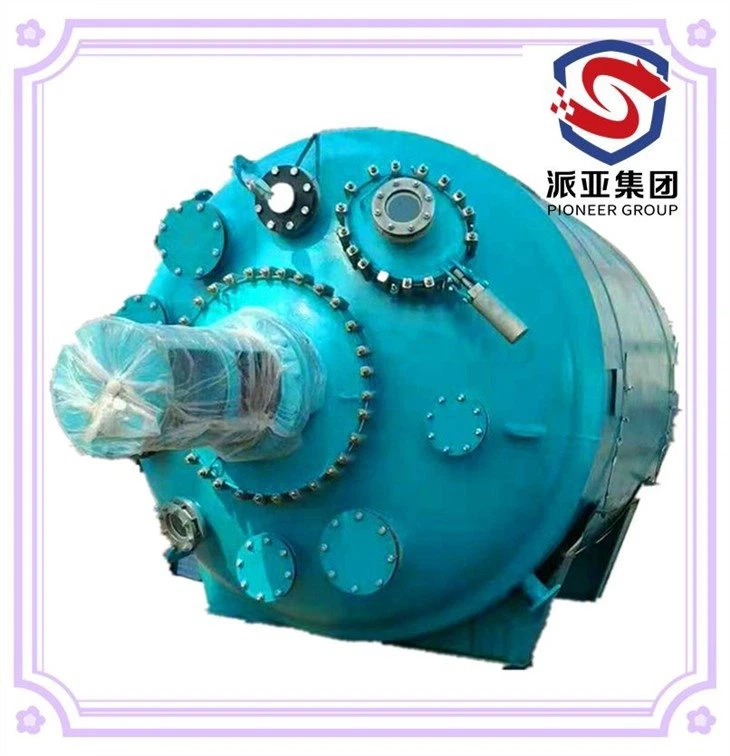

Реактор със стъклена облицовка от затворен тип

Капацитет: 1000 до 40000 литра (серия F, GB/T25026-2017); 3000 до 40000 литра (серия Q, GB/T25026-2017); 1600 до 40000 литра (серия CE, DIN28136). това е вид е вид затворено заварено оборудване за съд под налягане от вертикален тип с бъркалка с горна вложка, също наречено "тип моноблок". Дизайнът на моноблоковата структура няма голям главен отвор, което увеличава максимално якостта на горната глава и позволява по-високи оценки на налягане.

Изпрати запитване

Описание

Реактор със стъклена облицовка от затворен тип е вид оборудване от вертикален тип съд под налягане от една част с бъркалка, наричан още моноблоков стъклен реактор. Неговата структура включва основно плътно заварено тяло на съда, облицовано със стъкло, бъркалка с горна вложка, устройство за задвижване на мотор-редуктори, уплътнение на вала, U-тип или намотка тип намотка за нагряване/охлаждане, промиващ клапан, устройство за измерване на температура и налягане и и т.н. Дизайнът на моноблоковата структура няма голям главен отвор, максимизира силата на горната глава и позволява по-високи стойности на налягане и голям капацитет. Стандартният дизайн включва две различни системи, едната е GB Standard F и Q Series, а другата е DIN28136 Standard CE Series. Методът на нагряване и/или охлаждане е с обвивка тип au или обвивка с полунамотка от външната страна чрез пара, вода или термично масло.

Fig-1 Structure of Close type glass lined reactor

СПЕЦИФИКАЦИЯ НА ПРОДУКТА

Капацитет	1000 до 40000 литра (серия F, GB/T25027-2018); 3000 до 40000 литра (серия Q, GB/T25027-2018); 1600 до 40000 литра (серия CE, DIN28136); 40000 до 50000 литра (персонализиране)
Проектирано налягане на съда	{{0}}.25 Mpa, 0.6 Mpa, 1.0 Mpa
Проектирано налягане на якето	0.6 Mpa
Тип яке	U тип или тип полунамотка
Проектирана температура	-20 до 200 градуса (серия F/Q) -25 до 230 градуса (серия CE)
Дебелина на облицованото стъкло	{{0}}.8 до 2.0 mm (серия F/Q) 1,5 до 2,3 мм (серия CE)
Тип бъркалка (по избор) & Скорост	Тип анкер за подвижно острие: 50 до 80 об/мин с линейна скорост на края на острието не повече от 5 m/s (само за серия Q); Тип лопатка: 70 до 125 об/мин с линейна скорост на края на острието не повече от 7 m/s; Пропелер/работно колело: 70 до 125 об/мин с линейна скорост на края на лопатката не повече от 8m/s; тип комбинация или според персонализирането
Задвижващо устройство за разбъркване	Огнеупорен променливотоков двигател (по избор) с вертикален тип редуктор
Уплътнение на вала	Уплътнение за пълнене (По-малко или равно на 0.25 Mpa); Механично уплътнение от един тип (0.4 Mpa); Механично уплътнение с двоен тип ({{0}}.6 Mpa, 1.0 Mpa); Магнитно уплътнение (по избор)
Тест за искра за облицовка на стъкло	20KV след изпичане на стъкло и 10KV преди доставка
Хидравличен тест	1,2 пъти проектирано налягане за кожух и съд
Температурна устойчивост	Охлаждащ шок: 110 градуса, Термичен шок: 120 градуса
Стандарт за проектиране	GB/T150.1~4-2011,TSG21-2016/XG1-2020, GB/T25025-2010, GB/T25026-2017, HG/T{{7 }} (серия F/Q); ASME Раздел Ⅷ Разд. 1 Неподпечатан, DIN28136 (серия CE); Или срещу персонализиран стандарт
Стандартна дюза и фланец	HG/T(GB), ASME, JIS, DIN (По избор)

ПРОИЗВОДСТВЕН ПРОЦЕС

СРЕДСТВА ЗА ПРИЛОЖЕНИЕ И РАБОЧИ УСЛОВИЯ ЗА ОБОРУДВАНЕ С СТЪКЛА

ПРЕДУПРЕЖДЕНИЕ ПО ВРЕМЕ НА ПОДДРЪЖКА И ЕКСПЛОАТАЦИЯ НА ОБОРУДВАНЕ ОТ СТЪКЛА

ОСНОВЕН ФАБРИЧЕН ПРОВЕРКА

◆ Тест за механична производителност за стоманена основа

◆ Тест за якост на опън за скоби

◆ Тест за антикорозионна ефективност за стъклена облицовка/емайл с тестова лента или блок

◆Проверка на заваръчната фуга с глава: RT-100 процента и корпус: RT-20 процента

◆ Проверка на позицията и плоскостта на дюзите

◆Визуална проверка за облицования стъклен слой след изпичане

◆Откриване на дебелината на стъклото след изпичане

◆20kV искра тест за облицования стъклен слой след изпичане

◆Хидравличен тест за яке и плавателен съд

◆ Почивка без натоварване и работен тест с вода, за да се тества работата на системата за разбъркване и електрическо управление

◆ 10kV тест за искра и финална проверка за облицования стъклен слой преди доставката

Fig-11 DETAILS AND INSPECTION(001)

СЕРТИФИКАТ

НАШИЯТ ПАРТНЬОР

ПОСЕТИТЕЛИ И ИЗЛОЖБА

ПЛАНТЕЗАЙТ

ИЗНОС

ЧЗВ

1. Тъй като можем да цитираме точно и да доставяме качествени продукти, моля, предоставете технически данни заедно с вашето запитване като такива:

1) Необходим проект и работно налягане, температура на оборудването

2) Ефективността на корозия или PH стойността на работната среда (ако има)

3）Свържете стандартния фланец

4) Захранване - Напрежение, Честота, Взривозащитеност и клас на защита според полевото приложение

5) Работна среда на оборудването - Място за монтаж (Стая/външна инсталация, отопляема/неотопляема стая), клас на опасна и пожароопасна зона, климатичен вариант и категория местоположение

2. Нашият MOQ е един комплект от всяко оборудване.

3. Нашето пристанище на товарене е морското пристанище Кингдао, КНР

4. Срокът за доставка е от 60 до 120 дни, след като получим 30-процентов депозит и потвърдим диаграмите за различно оборудване.

5. Гаранционният срок на нашия продукт е една година от доставката.

6. Нашият общ срок за плащане е 30 процента от сумата на договора чрез T/T авансово като депозит, остатък 70 процента от T/T или L/C при виждане.

7. Ако имате нужда от сертификат, който издава трета страна, моля, уведомете ни.

Fig-16 FAQ(001)
