Облицовани със стъкло тръби и фитинги

Облицованите със стъкло тръби и фитинги имат характеристиките на антикорозионна устойчивост, устойчивост на висока температура, устойчивост на налягане, добро уплътняване и устойчивост на износване.

Изпрати запитване

Описание

Облицованите със стъкло тръби и фитинги са важен аксесоар за свързване на всяко остъклено оборудване. Той има характеристиките на антикорозионна устойчивост, устойчивост на висока температура, устойчивост на налягане, добро уплътняване и устойчивост на износване.

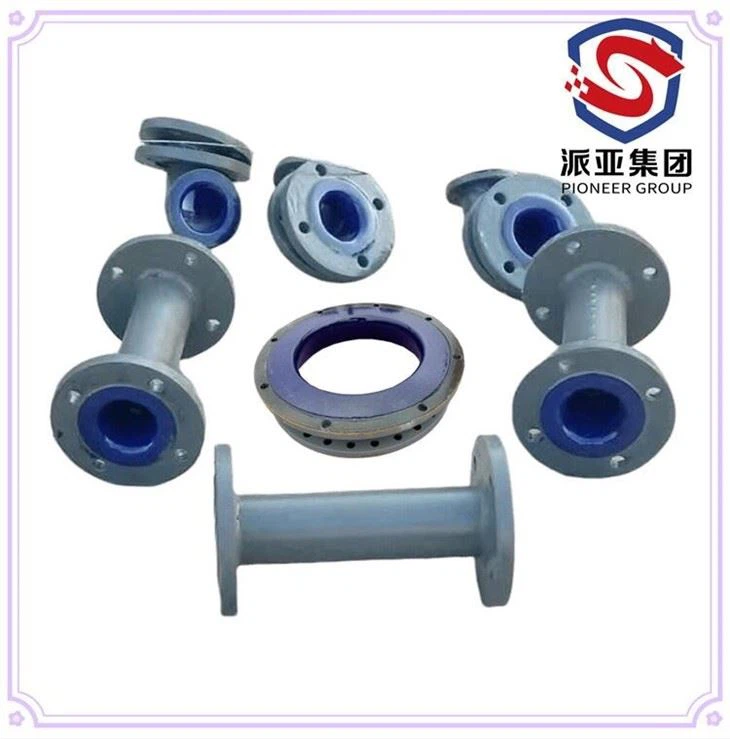

Fig-1 Glass lined pipes and fittings(001)

СПЕЦИФИКАЦИЯ НА ПРОДУКТА

Проектирано налягане	По-малко или равно на 1.0 Mpa
Проектирана температура	-20 до 200 градуса
Дебелина на облицованото стъкло	{{0}}.8 до 2.0 mm
Стандартна спецификация За стъклени тръби (HG/T 2130-2014)	DN25,DN32,DN40,DN50×L(100~500mm); DN65,DN80×L(100~1000mm); DN100,DN125×L(200~1500mm); DN150,DN200,DN250×L(200~2000mm); DN300,DN400×L (200~3000 мм)
Стандартна спецификация За стъклено коляно 30 градуса, 45 градуса, 60 градуса, 90 градуса, 180 градуса (HG/T 2131~2135-2014)	DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN400
Стандартна спецификация За тройник със стъклена подплата (HG/T 2136~2137-2015)	DN25-DN25; DN32-DN25,32; DN40-DN25, 32,40; DN50-DN25,32,40,50; DN65-DN25,32,40,50,65; DN80-DN32,40,50,65,80; DN100-DN40,50,65,80,100; DN125-DN50,65,80,100,125; DN150-DN65,80,100, 125,150; DN200-DN80,100,125,150,200; DN250-DN100,125,150,200,250; DN300-DN125,150,200,250,300; DN400-DN150,200,250, 300,400
Стандартна спецификация За стъклен редуктор (HG/T 2138~2139-2015)	DN32-DN25; DN40-DN25,32; DN50-DN25,32,40; DN65-DN25,32, 40,50; DN80-DN32,40,50,65; DN100-DN40,50,65,80; DN125-DN50,65,80,100; DN150-DN65,80,100,125; DN200-DN100,125,150; DN250-DN100,125,150,200; DN300-DN125,150,200,250; DN400-DN200,250,300
Стандартна спецификация За стъклен редуциращ фланец (HG/T 2140-2015)	DN40-DN25,32; DN50-DN25,32,40; DN65-DN32,40,50; DN80-DN50,65;DN100-DN50,65,80; DN125-DN50,65,80,100; DN150-DN65,80,100,125; DN200-DN80,100,125,150; DN250-DN100,125,150, 200; DN300-DN125,150,200,250; DN400-DN150,,200,250,300
Тест за искра за облицовка на стъкло	20KV след изпичане на стъкло и 10KV преди доставка
Температурна устойчивост	Охлаждащ шок: 110 градуса, Термичен шок: 120 градуса
Стандарт за проектиране	GB/T25025-2010, HG/T2130~2135-2014, HG/T 2136~2140-2015, GB/T 20801.5-2020; ASME Раздел Ⅷ Разд. 1 Неподпечатан или срещу персонализиран
Стандартна дюза и фланец	HG/T(GB), ASME, JIS, DIN (По избор)
